[Anaconda, Jupyter] graphviz 설치 방법
[Anaconda, Jupyter] graphviz 설치 방법 (Windows 10)
결정트리 모델을 시각화 하기 위해서는 Graphviz 패키지를 사용합니다. 코랩을 사용하신다면 별도의 설치 과정이 필요 없지만 주피터 노트북(Jupyter Notebook)을 사용하시는 유저라면 설치 방법이 조금 까다롭고 절차대로 설치를 진행했지만 제대로 동작되지 않는 경우가 많아서 저와 같이 해매는 분들이 많지 않을까 싶어서 정리해서 올려봅니다. (물론 Windows 10 사용자를 위한 것입니다. ㅠ)

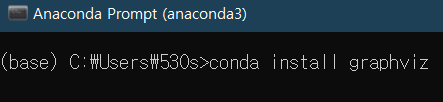

1. Anaconda3 prompt에서 명령어 입력

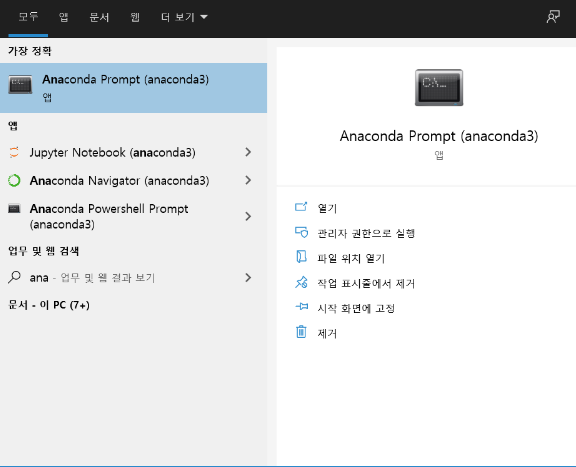

위와 같이 Anaconde prompt를 실행 한 뒤 두 개의 명령어 모두 입력하시는 것을 권장 드립니다. 위의 방식은 라이브러리 파일이 설치 되는 공간이 달라질 수도 있기 때문에 graphviz를 설치 하고자 한다면 두 개의 명령어를 모두 입력하시는 것이 좋습니다.
2. 파일 복사 그리고 덮어쓰기

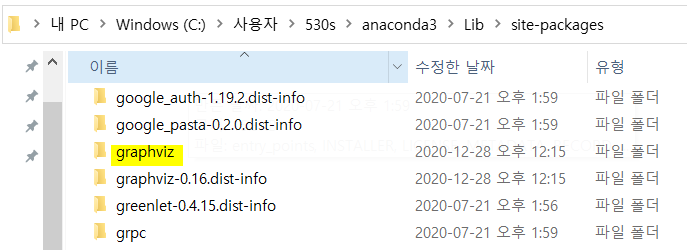

1번의 과정을 제대로 진행 하였다면 밑에 경로와 같이 graphviz 폴더를 찾으실 수 있습니다. 그리고 해당 graphviz 폴더를 복사 합니다. (컴퓨터 사용자의 유저이름이 다르기 때문에 사용자> 530s는 본인의 환경에 맞춰서 찾으셔야 합니다) 복사하는 이유는 이를 덮어 씌우기를 할 것이기 때문입니다.
복사를 진행 했으니 graphviz 폴더를 (밑의 그림에 해당 하는 경로) 위치의 graphviz 폴더에 덮어 쓰기 해줍니다. 이 폴더 역시 1번의 과정을 수행했다면 graphviz 폴더 역시 생성됩니다.
복사를 한 graphviz 폴더를 사진에 보이는 graphviz 폴더에 덮어 쓰기를 진행해 줍니다.
3. 윈도우 버전의 graphviz 설치
https://graphviz.org/download/
Download
graphviz.org

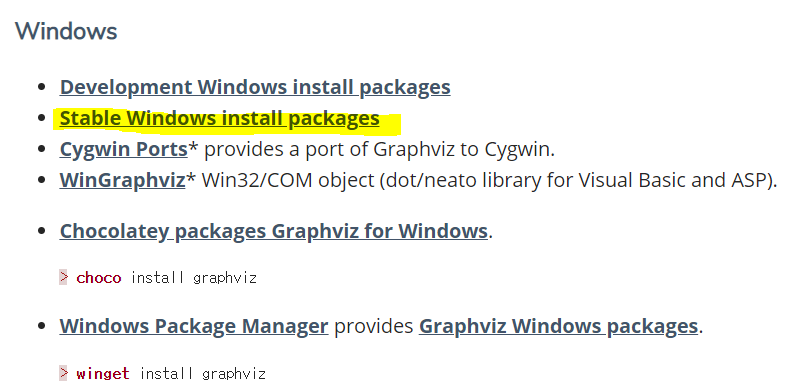

해당 사이트에 접속해 밑에 보이시는 Stable Windows install packages 를 클릭

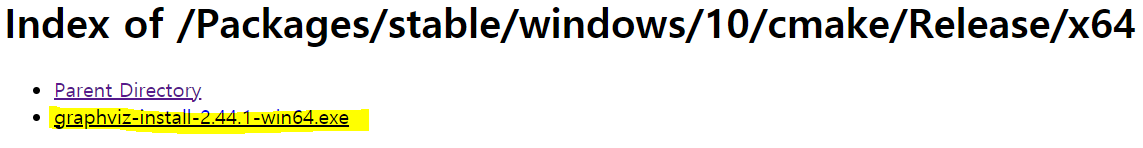

사이트에 접속한뒤 Index of 에 보이시는 경로대로 클릭 해주셔야 최신 버전을 설치 할 수 있습니다.
해당 설치파일을 진행 받아 설치를 해주시되 밑에 설치 폴더를 밑에 경로와 같이 (x86)에 다운받는 것을 권장합니다. (초기 설치 폴더 설정은 Program Files로 되어 있을 겁니다.)
4. 환경 변수 설정

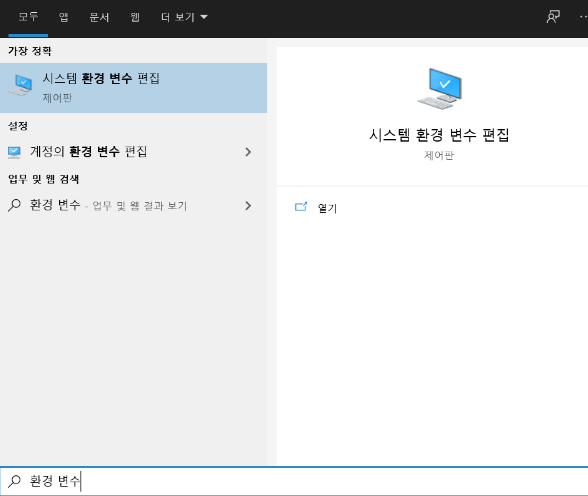

위와 같이 검색창에 환경변수를 입력하여 시스템 환경 변수 편집을 열고 환경변수를 클릭 해줍니다.

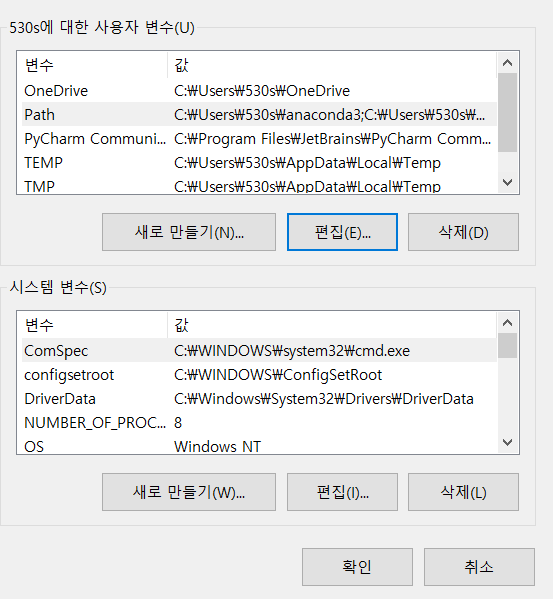

그럼 위와 같이 창이 열리게 됩니다.
1. 사용자 변수에서 Path를 선택하고 편집을 눌러 줍니다. 새로 만들기 버튼을 클릭 한 다음 해당 경로를 넣어 줍니다.
C:\Program Files (x86)\Graphviz 2.44.1\bin
2. 시스템 변수에서 Path를 선택하고 편집을 눌러줍니다. 마찬가지로 새로 만들기를 클릭 한 다음 해당 경로를 넣어 줍니다.
C:\Users\530s\anaconda3\Lib\site-packages\graphviz 에 해당 하는 파일에 해당 하는 경로를 시스템 변수에 추가 해줍니다. (본인 컴퓨터에 해당 하는 경로를 입력해서 추가)
5. 안 될 경우
Anaconda prompt에 밑에있는 해당 명령어를 입력하여 1-3번 과정을 다시 진행합니다.
pip uninstall graphviz
conda uninstall graphviz
